Un espacement mal calculé entre les chevrons d’une toiture en bac acier, c’est le genre d’erreur invisible le jour de la pose. Les conséquences, elles, se manifestent au premier hiver : tôles qui fléchissent sous la neige, infiltrations aux recouvrements, fixations qui lâchent sous les rafales. Environ 35 % des sinistres sur toitures métalliques sont liés à un entraxe trop large. La bonne nouvelle : quelques règles claires suffisent à dimensionner correctement sa structure, que ce soit pour un garage, un hangar agricole ou une extension d’habitation.
Chevrons, pannes, liteaux : de quoi parle-t-on exactement ?

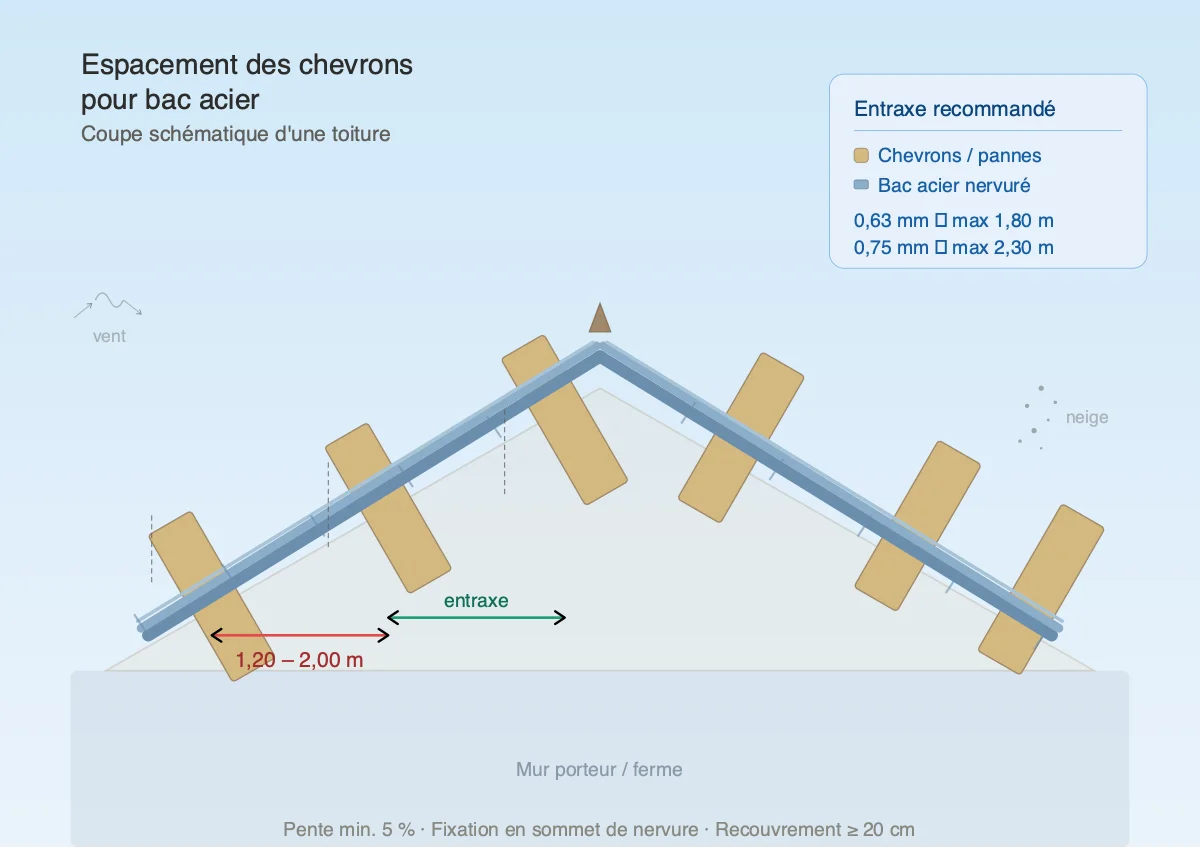

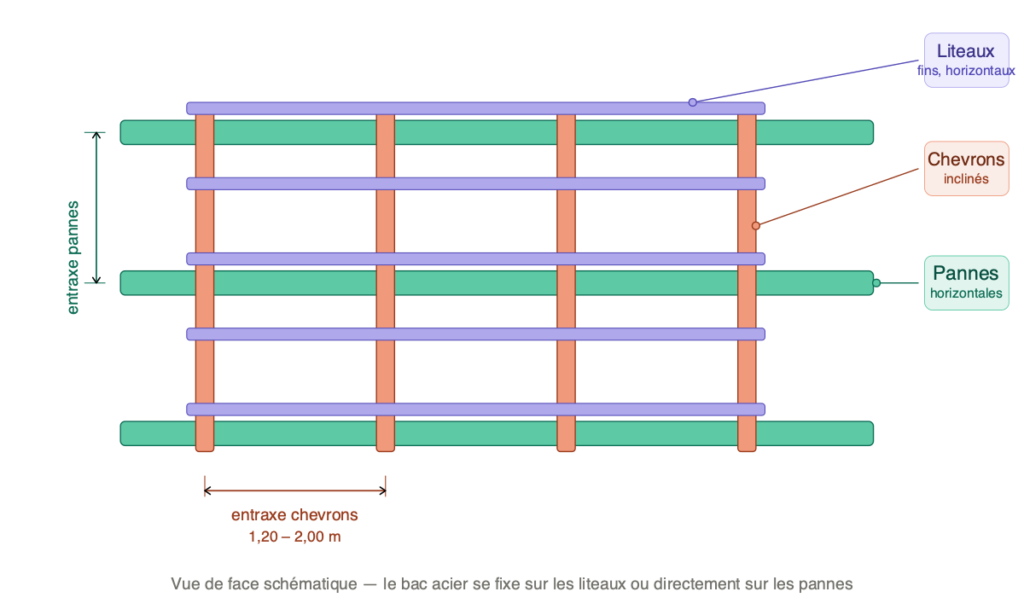

La confusion entre ces trois éléments revient systématiquement. Sur une charpente bois , les chevrons sont les pièces inclinées qui suivent la pente. Les pannes, horizontales, relient les fermes entre elles. Les liteaux, fixés sur les chevrons, accueillent la couverture. Sur une charpente métallique , les chevrons n’existent pas au sens strict. Ce sont des pannes en acier (profilés en C, Z ou Sigma) qui supportent directement le bac acier. Le terme « chevron » est donc souvent employé par abus de langage.
En pratique, quand on cherche « espacement chevron bac acier », on parle de l’entraxe entre les appuis sur lesquels repose la tôle. Que ces appuis soient des chevrons bois, des pannes bois ou des pannes métalliques, la logique de calcul reste identique : déterminer la distance maximale que le bac acier peut franchir sans fléchir de manière excessive. Le DTU 40.35 , norme de référence pour les couvertures en tôles d’acier nervurées, impose que la flèche ne dépasse pas 1/180e de la portée sous charges descendantes.
L’épaisseur du bac acier dicte l’entraxe
C’est le premier paramètre à regarder. Plus la tôle est épaisse, plus elle peut franchir une grande distance entre deux appuis. Les deux épaisseurs les plus courantes sur le marché sont le 0,63 mm et le 0,75 mm. Le 0,50 mm existe mais reste réservé aux abris légers en climat modéré.
Pour un bac acier de 0,63 mm , l’entraxe maximal se situe entre 1,50 m et 1,80 m en conditions standard. En zone de neige ou avec une pente faible, cette valeur descend autour de 1,20 m à 1,50 m. C’est l’épaisseur la plus répandue pour les garages, carports et petits bâtiments agricoles.
Pour un bac acier de 0,75 mm , la portée admissible grimpe à 2,00 m, voire 2,30 m sous 50 daN/m² de charge. Certains profils nervurés hauts, comme le COVEO 3.35, atteignent même 2,35 m en travée sur trois appuis. C’est le choix à privilégier pour les bâtiments plus grands ou les zones exposées.
Pour un bac de 1 mm , on peut monter jusqu’à 2,50 m d’entraxe, ce qui réduit le nombre de pannes et le coût de la structure. Les profils industriels type SINUS 46C repoussent la limite à 3,40 m, mais on sort alors du cadre résidentiel classique.
Le profil du bac compte autant que son épaisseur. Un bac nervuré (avec des ondes hautes et marquées) supporte des portées bien supérieures à un bac ondulé classique. Deux bacs de même épaisseur mais de profils différents ne donnent pas le même résultat. La seule manière d’avoir la bonne valeur : consulter la fiche technique du fabricant , qui indique les portées admissibles en fonction de la charge et du nombre d’appuis.

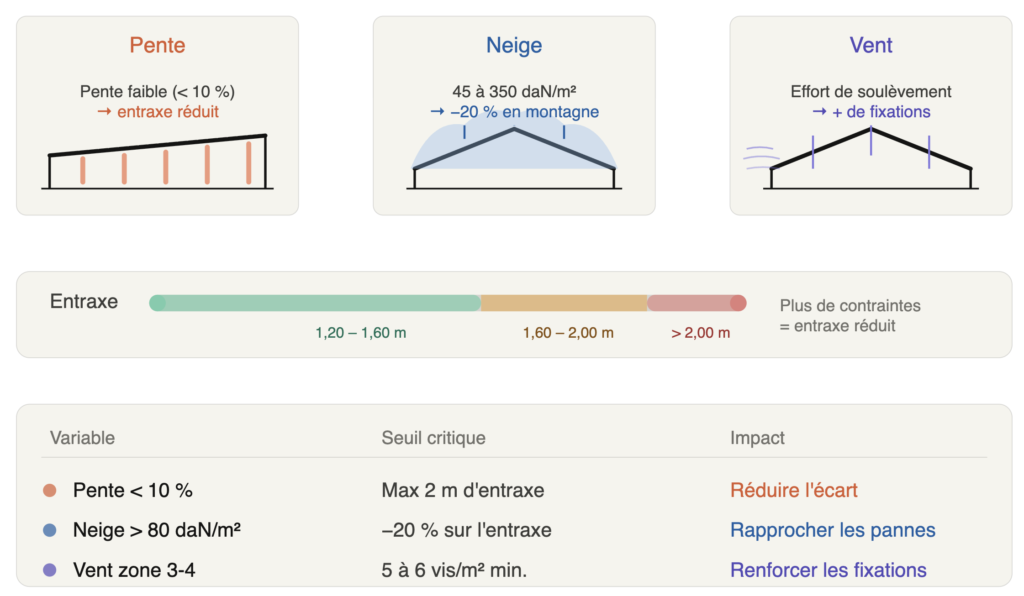

Pente, neige, vent : les trois variables qui réduisent l’entraxe
La pente du toit
La pente minimale pour une couverture en bac acier est de 5 % (environ 3°). En dessous, l’eau stagne et les risques d’infiltration explosent. Pour les pentes inférieures à 10 % , l’espacement maximal recommandé tombe à 2 mètres , même avec un bac épais. La raison : l’eau et la neige s’évacuent lentement, ce qui augmente la charge statique sur la tôle.
Au-delà de 30 % de pente , l’eau s’écoule vite et la charge de neige diminue. L’entraxe peut alors atteindre les valeurs maximales indiquées par le fabricant. En revanche, la prise au vent augmente, ce qui impose de renforcer les fixations.
Les charges de neige
La France est découpée en zones de neige (A1, A2, B1, B2, C1, C2, D, E) selon les Eurocodes et les anciennes règles N84. En zone A (Nord, Sud-Ouest), la charge de neige au sol est d’environ 45 daN/m². En zone C ou D (Alpes, Jura, Pyrénées), elle peut dépasser 200 daN/m² voire 350 daN/m² en altitude.
Concrètement, un bac de 0,75 mm normalement espacé de 2,00 m en plaine devra être ramené à 1,60 m voire 1,40 m en zone de montagne. La règle empirique souvent appliquée : réduire l’entraxe de 20 % par rapport aux valeurs standard dès que la charge climatique dépasse 80 daN/m².
Le vent
En zone côtière ou en site exposé (collines, vallées canalisées), les efforts de soulèvement fragilisent les fixations. Le vent ne modifie pas directement l’entraxe des pannes, mais il impose un nombre de fixations supérieur (5 à 6 vis par m² minimum) et des vis de couture entre les plaques, surtout au-delà de 2 m d’entraxe entre pannes.
Section des chevrons : ne pas sous-dimensionner
L’entraxe ne fait pas tout. La section des chevrons ou des pannes doit être adaptée à la portée (distance entre deux murs ou fermes) et aux charges.
Pour une charpente bois légère (garage, abri), des chevrons de 38 × 38 mm ou 40 × 60 mm conviennent si la portée reste inférieure à 2,50 m et les charges faibles. Pour des portées de 3 à 4 m ou des charges climatiques élevées, il faut passer à des sections de 63 × 63 mm ou 75 × 225 mm. Les pannes en bois lamellé-collé permettent de franchir des portées de 6 à 9 m, ce qui évite les appuis intermédiaires.
Pour une charpente métallique , les pannes en profilé C180 ou Z200 couvrent des portées courantes de 5 à 6 m avec un entraxe de 1,50 à 2,00 m entre elles. Les liernes (tirants métalliques) maintiennent les pannes en position et empêchent le déversement.
Attention au piège classique : utiliser des sections de 38 × 38 mm comme « chevrons » pour y visser du bac acier avec des tirefonds de diamètre 8. Le bois éclate à cette section sous l’effort de serrage. Il faut au minimum 50 mm de prise dans le bois pour une vis autoperceuse de 6,3 ou 6,5 mm de diamètre.
Les 5 erreurs qui coûtent cher
1. Reproduire l’entraxe d’un autre chantier sans vérifier. Chaque toiture est un cas unique. Un entraxe de 2 m qui fonctionne en zone tempérée avec un bac de 0,75 mm est catastrophique en montagne avec un 0,63 mm. La fiche technique du bac acier est le seul document de référence valable.
2. Confondre entraxe des pannes et entraxe des fixations. L’entraxe des pannes (ou chevrons), c’est la distance entre les appuis. L’espacement des fixations sur chaque panne, lui, ne doit pas dépasser 30 à 40 cm le long de la panne. Deux notions distinctes qu’on mélange souvent.
3. Négliger la pente réelle. Un garage adossé à une maison finit souvent avec une pente de 3 à 5 %, bien en dessous des 7 % recommandés. À 3 % de pente, les risques d’infiltration aux recouvrements transversaux sont réels. Les plaques doivent alors être posées d’un seul tenant du faîtage à l’égout, sans recouvrement dans le sens de la pente.
4. Oublier les vis de couture. Pour les pentes supérieures à 10 %, les vis de couture sont obligatoires dès que l’entraxe des pannes dépasse 2 m. Pour les pentes inférieures à 10 %, elles sont systématiques , à raison d’une vis au milieu de chaque travée si l’entraxe est inférieur à 2 m, et tous les mètres au-delà.
5. Zapper la ventilation. Sans lame d’air entre l’isolant et le bac acier (minimum 20 mm), la condensation s’accumule sous la tôle et accélère la corrosion de l’intérieur. Les contre-liteaux de 40 à 80 mm d’épaisseur créent cet espace tout en servant de support de fixation.
La méthode de calcul en 4 étapes
Étape 1 : identifier la zone climatique (neige et vent) à l’adresse du chantier. Les cartes sont disponibles dans les Eurocodes ou auprès du bureau d’études local.
Étape 2 : choisir le type et l’épaisseur du bac acier en fonction du budget et des contraintes. Un bac de 0,75 mm coûte environ 15 à 20 % de plus qu’un 0,63 mm, mais il permet d’espacer davantage les pannes et de réduire le coût de la charpente.
Étape 3 : consulter la fiche technique du fabricant pour obtenir la portée admissible selon le nombre d’appuis (travée simple, 2 appuis, 3 appuis ou plus) et la charge en daN/m². Plus il y a d’appuis continus, plus la portée admissible augmente.
Étape 4 : appliquer une marge de sécurité de 20 à 30 % par rapport à la portée maximale indiquée. Un bac qui peut théoriquement franchir 2,30 m sera posé avec un entraxe de 1,80 à 1,90 m pour absorber les surcharges ponctuelles et le vieillissement des matériaux.
L’entraxe, un faux détail qui conditionne tout le reste
Le bon espacement des chevrons pour bac acier ne se devine pas et ne se copie pas d’un chantier voisin. Il se calcule à partir de trois données : l’épaisseur et le profil du bac, la pente du toit, et les charges climatiques locales. La fiche technique du fabricant reste le document incontournable. En cas de doute, mieux vaut rapprocher les pannes de 20 cm que de les éloigner. Le surcoût en bois ou en acier sera toujours inférieur au prix d’une reprise après sinistre.
